GST-TS9000消防电话系统系统配置说明
GST-TS9000消防电话系统主要由以下设备组成：

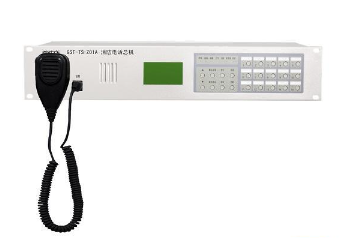

GST-TS-Z01A型消防电话总机
GST-TS-100A/100B型消防电话分机
GST-LD-8312型消防电话插孔
GST-LD-8304型消防电话接口
注意：GST-TS9000消防电话系统的现场设备应与系统主机在同一台控制器上，不支持联网控制器的应用。
系统在应用过程中按如下说明进行配置。
GST-TS9000消防电话系统系统容量
每个GST-TS-100A/GST-TS-100B型消防电话分机需要配接1个GST-LD-8304型消防电话接口。
每100个GST-LD-8312型消防电话插孔需要配接1个GST-LD-8304型消防电话接口。
每512个GST-LD-8304型消防电话接口需要配接1个GST-TS-Z01A/GST-TS-100B型消防电话总机。
GST-TS9000消防电话系统联动控制配置
与GST200联动控制器配接时，每个控制器可最多配接：
与GST5000、GST9000联动控制器配接时，每个回路板可最多配接：
2台GST-TS-Z01A型消防电话总机，或1台GST-TS-Z01A型消防电话总机和1台
GST-GBFB-200/MP3广播分配盘，或1台GST-GBFB-200/MP3广播分配盘
每个GST-LD-8304型消防电话接口占用一个总线点，需要计入控制器总线点数量。
GST-LD-8304型消防电话接口数量×0.033A=GST-LD-8304型消防电话接口需要的DC24V联动电源供电电流。
每个GST-TS-Z01A型消防电话总机需要使用0.5A的DC24V联动电源。
GST-TS9000消防电话系统配置计算
根据现场GST-TS-100A型消防电话分机和GST-LD-8312型消防电话插孔的数量计算出GST-LD-8304消防电话接口的数量。
根据GST-LD-8304型消防电话接口的数量计算出GST-TS-Z01A型消防电话总机数量。
根据与“联动控制器配置”的说明进行控制器总线点数量计算、回路板数量计算、DC24V联动电源容量计算，完成联动控制器配置。
