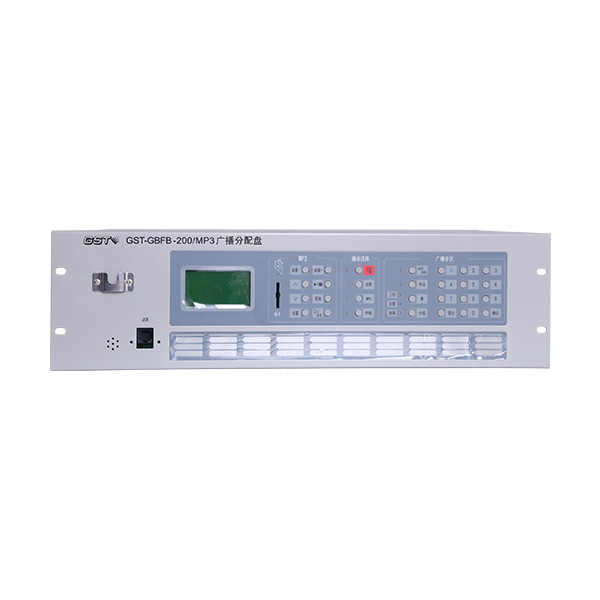

一、海南海湾GST-GBFB-200/MP3广播分配盘概述
GST-GBFB-200/MP3广播分配盘是消防应急广播系统配套产品,它与广播功率放大器、音箱、GST-LD-8305型输出模块等设备共同组成消防应急广播系统。同时GST-GBFB-200也通过RS485串行总线与消防控制器相连接,一起完成消防联动控制。GST-GBFB-200广播分配盘可以同时接入最多两路功放,以满足工程上的更大
限度的需要。具备SD卡接口,可播放SD卡中MP3格式音频进行正常广播。作为应急广播也兼顾了正常广播播音的需要,二者自由切换,应急广播优先。
二、海南海湾GST-GBFB-200/MP3广播分配盘主要技术指标
三、海南海湾GST-GBFB-200/MP3广播分配盘结构特征、安装与布线
型号 | GST-GBFB-200 |
工作电压 | DC24V |
广播总线 | 两路 |
最多级联功率放大器 | 两台 |
使用环境 | 温度:0℃~+40℃ 相对湿度≤95%,不结露 |
外形尺寸 | 132.5mm(高3U)×482.6mm(宽)×225mm(厚) |
三、海南海湾GST-GBFB-200/MP3广播分配盘结构特征、安装与布线

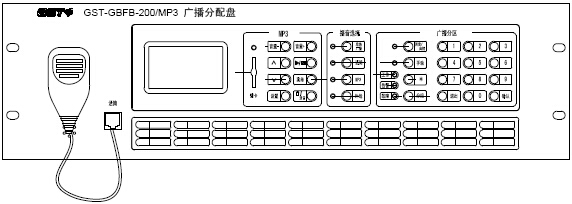

GST-GBFB-200/MP3广播分配盘结构特征

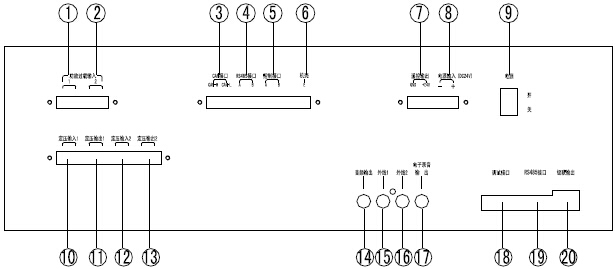

GST-GBFB-200/MP3广播分配盘接线图
其中系统内部接线:
①功放过载输入1:与第1路功放的故障输出相连接。
②功放过载输入2:与第2路功放的故障输出相连接。
③④19RS485接口:与RS485总线通信的消防控制器相连,用于与消防控制器通信的通信。
⑤控制接口:预留接口。
⑥机壳地:用于与大地相连。
⑦遥控输出:与功率放大器遥控端子相连。用于应急广播时强行启动功率放大器。
⑧电源输入:本机DC24V电源接入端子。
⑨电源开关:开关机器使用。
⑩⑪⑫⑬功放定压输入1~4:第1、2、3、4路功率放大器音频接入端子。
⑭音频输出:与功率放大器音频输入口相接,作为功率放大器的音源输入。
⑮外线1:音频信号输入接口。连接外置音源信号,如CD、DVD等。
⑯外线2:音频信号输入接口。外置正常广播音源输入。
⑰电子录音机输出:电子录音机信息输出接口。
⑱调试接口:ISP程序升级接口,厂家留用。
⑳级联输出接口:控制信号(输出线)。该控制线与功率放大器级联,用于想功率放大器传递话筒监听静音及自检信号。
布线要求:定压输出线采用阻燃RV线,截面积≥1.0mm2。更大 传输距离1500米。
